Concrete Beams Damage
|
Causes of Damage 破坏原因* |
Risk Timing 风险时机 |
Responsibility 责任归属 |
Damaged Appearance 损坏外观 |
Repair Suggestion 补救方式 |
| 剪力强度不足 | 地震 | 设计 | 侧面呈现 45°裂缝 | 梁侧面钢板补强 |
| 抗弯强度不足 | 平时 | 设计 | 底面出现垂直梁走向的裂纹 | 梁底面钢板或碳纤维补强 |
| 短梁效应 | 地震 | 设计 | 侧面呈现 45°裂缝 | 梁侧面钢板补强 |
| 梁上柱 | 平时 | 设计 | 梁下挠+侧面 45°裂缝+中间下表面拉力裂缝 | 同剪力不足+抗弯不足；莫增加柱去顶 |
| 梁太长 | 平时 | 设计 | 梁下挠+侧面 45°裂缝+中间下表面拉力裂缝 | 梁底面钢板或碳纤维补强 |
| 相邻梁长差异大 | 平时 | 设计 | 短梁侧面 45°裂缝+楼板出现拉力裂缝 | 梁侧面钢板补强，楼板见“常见混凝土 板之破坏模式” |
| 墙边的梁太弱 | 地震 | 设计 | 侧面呈现 45°裂缝 | 同剪力不足+抗弯不足的补救方式 |
| 梁两端变形差异大 | 平时 | 设计/施工 | 梁端下表面出现垂直梁走向的拉力裂缝 | 依裂缝的位置钢板补强 |
| 钢筋保护层不足 | 平时 | 施工 | 下表面混凝土剥落 | 剥落表面清除干净，涂上环氧树脂砂浆 |
| 钢筋位置摆放错误 | 平时 | 施工 | 钢筋少的一面出现拉力裂纹。通常阳台悬挑 钢筋错放为下层筋，导致上层筋不足而塌落 | 面积不大敲除重做，面积大则整体评估 |
| 梁开孔大小及位置不当 | 平时 | 施工 | 开孔周边出现 45°裂缝 | 开孔周边侧面及底面钢板补强 |
Example Show

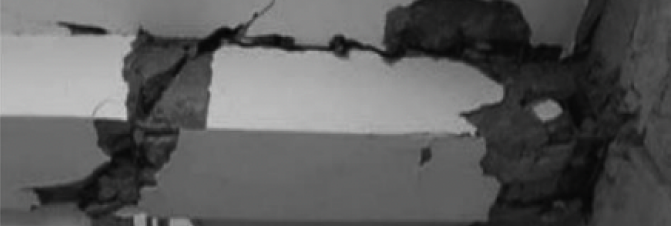

说明：梁剪力强度不足

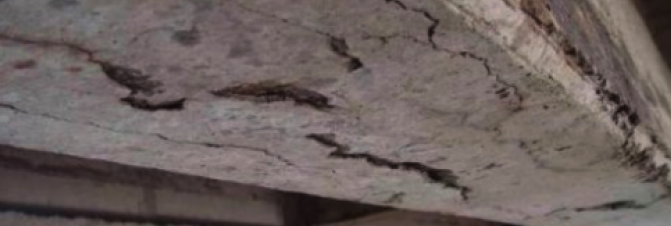

说明：梁抗弯强度不足

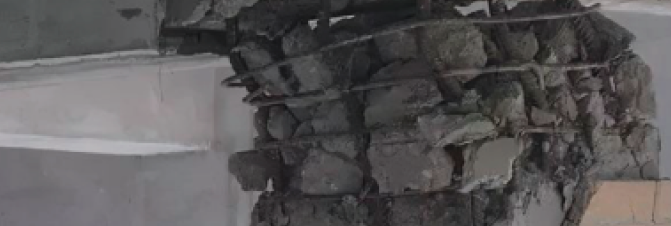

说明：梁钢筋腐蚀

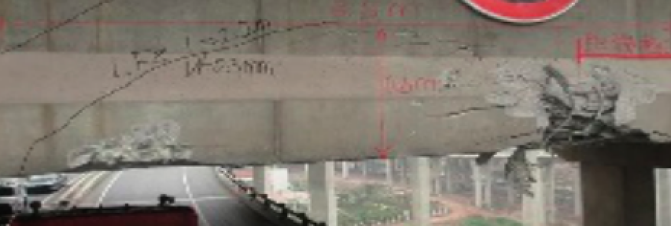

说明：短梁效应，梁剪力强度不足，加大梁深效果不佳

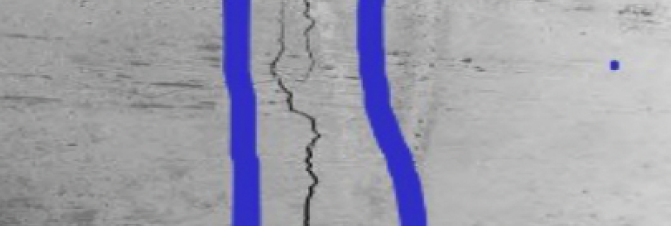

说明：长梁下垂变形，梁及其上方的墙（如存在）均会开裂，一般在中间开裂，两端剪力强度不足也会开裂

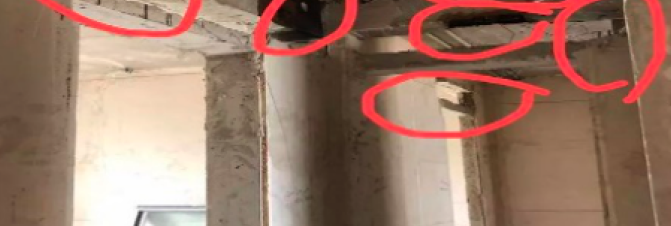

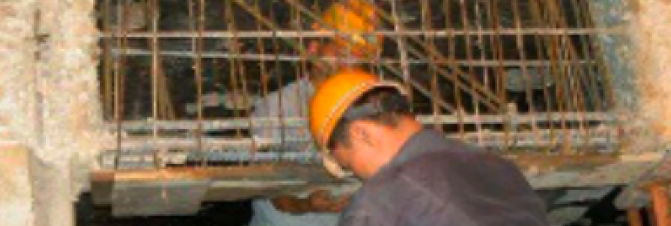

说明：补增短梁，除了施工时新旧砼的连接问题外，在未重新设计的情况下，无法了解地震作用下的受力情形
说明：梁上任意开孔，地震作用下可能开裂或折断

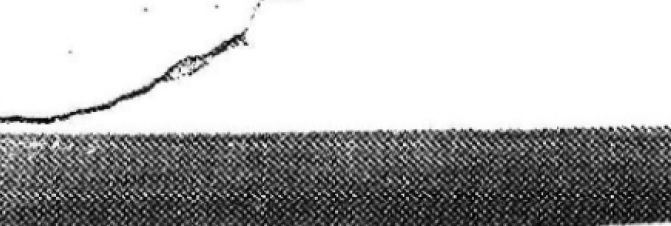

说明：梁柱砼未一次捣筑，柱头砼品质差，干缩后与梁脱离
