Concrete Column Damage
|
Causes of Damage 破坏原因* |
Risk Timing 风险时机 |
Responsibility 责任归属 |
Damaged Appearance 损坏外观 |
Repair Suggestion 补救方式 |
| 拉力强度不足 | 地震 | 设计 | 环绕柱轴线的平形裂纹 | 贴碳纤维布 |
| 压力强度不足 | 平时 | 设计 | 表面层向外崩落 | 加大柱子或增设翼墙，重新设计 |
| 剪力强度不足 | 地震 | 设计 | 呈现 45°裂缝 | 钢板补强，检讨并调整抗水平力系统 |
| 钢筋握裹力不足 | 地震 | 设计 | 衍生拉力/压力不足 | 待出现外观损坏后依情况处理 |
| 长细比太大 | 平时 | 设计 | 柱弯曲，中间向外突出 | 加大柱尺寸或增加柱侧向支撑 |
| 短柱效应 | 地震 | 设计 | 剪力破坏，同剪力强度不足 | 同剪力强度不足，另可在短柱内放一支工字钢防止柱被剪断 |
| 软弱层效应 | 地震 | 设计 | 衍生拉力/压力/剪力不足 | 商铺骑楼或教室常见，整排柱一楼没墙相连，二楼有墙。一 楼为软弱层，柱中加工字钢 |
| 柱沉陷 | 平时 | 设计/施工 | 房屋倾斜梁墙出现剪力裂缝 | 评估是否继续下沉，不再下沉就现有损坏补强；如继续下沉 则灌浆或补桩，但产生的副作用需防范 |
| 强柱弱梁的柱未达标 | 地震 | 设计 | 外观无异常 | 强震时是否会倒塌，需检讨抗震能力 |
| 梁柱接头捣筑不实 | 地震 | 施工 | 梁柱接头处表面脱落/裂缝 | 钢板补强 |
| 混凝土品质差 | 平时 | 施工 | 衍生拉力/压力/剪力不足 | 检验砼强度，重新核算现有结构安全否 |
| 加水或飞灰过量 | 平时 | 施工 | 衍生混凝土品质差 | 检验砼强度，重新核算现有结构安全否 |
| 新旧砼粘结不佳 | 平时 | 设计/施工 | 粘结处水平裂缝 | 钢板补强或注入合格的结构补强胶 |
| 含辐射钢筋 | 平时 | 施工 | 外观无异常 | 探测查明后拆除 |
| 箍筋间距太大 | 地震 | 设计/施工 | 衍生压力剪力不足 | 待出现外观损坏后依情况处理 |
| 箍筋弯钩不当 | 地震 | 设计/施工 | 衍生压力不足 | 待出现外观损坏后依情况处理 |
| 钢筋续接不当 | 地震 | 设计/施工 | 衍生拉力/压力不足 | 待出现外观损坏后依情况处理 |
| 添加剂不当 | 平时 | 施工 | 砼开裂 | 待出现外观损坏后依情况处理 |
| 含氯量不当 | 平时 | 施工 | 外观无异常或表面腐蚀 | 待出现外观损坏后依情况处理 |
| 养护不当 | 平时 | 施工 | 衍生混凝土品质差 | 检验砼强度，重新核算现有结构安全否 |
Example Show

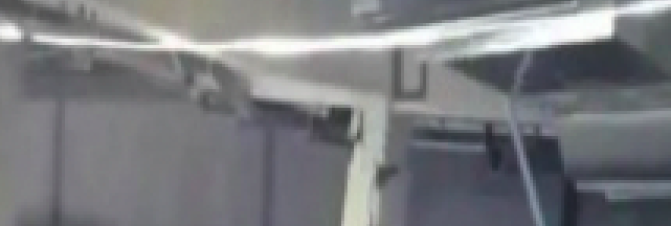

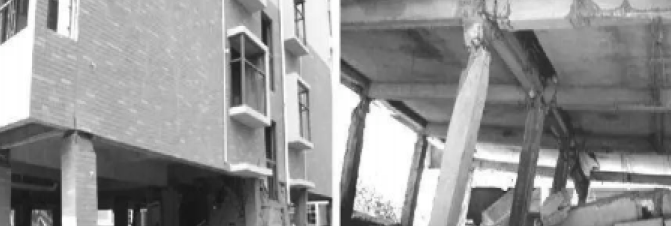

说明：店面骑楼为软弱层，柱断裂

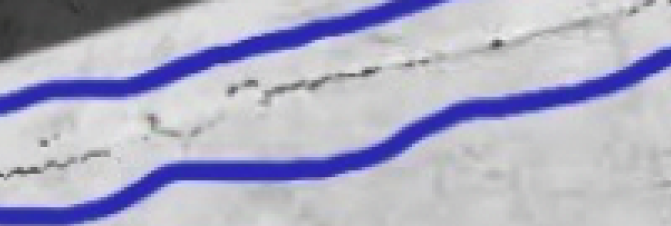

说明：柱拉力破坏，裂纹平行柱轴线，环绕一圈
说明：柱剪力强度不足
说明：柱压力强度不足，砼碎裂，钢筋挫曲

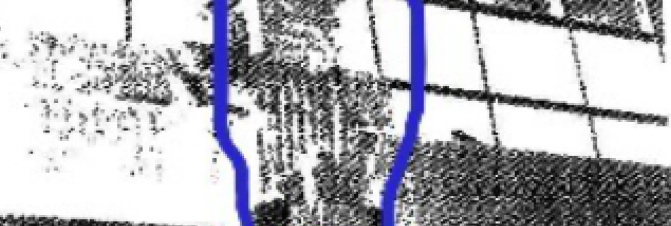

说明：医院大厅柱高 2 层细长柱破坏

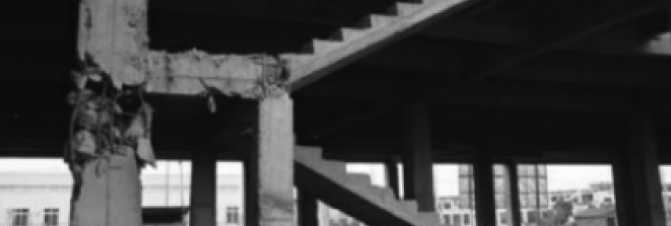

说明：楼梯经常未考虑于整体结构模型而采单独设计，单独加荷载于柱上无法模拟地震作用下二者互制

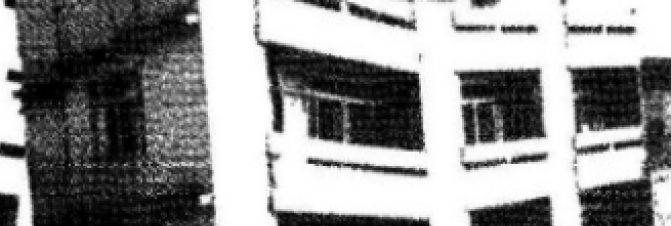

说明：地震致土壤液态化，房屋倾斜结构开裂筏基底板被土壤冲破喷出

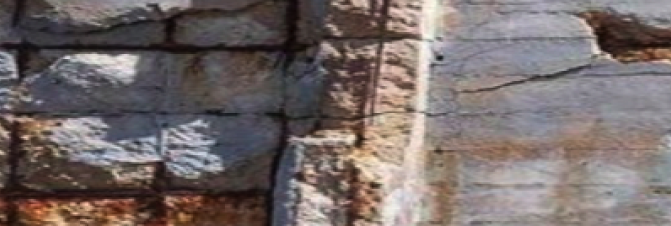

说明：砼含氯量太高，钢筋锈蚀
